| ◆ 加工工程 | |||
 |
 |
||
 フライス加工 |
|||
 |
 |
||
 マシニングセンタによる加工 |
 クランクケースの加工 |
||
 |
 |
||
 シリンダーの加工 |
|||
 |
 |
||
 シリンダーヘッド |
 ピストン |
||
 |
 |
||
 ハウジング加工 |
 ハウジング完成 |
||
 |
 |
||
 バルブユニットの組立て |
 出来上がった各パーツ |
||
 |
 |
||
| クランクシャフトの組付け |
シリンダーの取付け |
||
 |
 |
||
| ギアの取付け |
シリンダーの取付け |
||
| 平成27年度作品 バキュームエンジン |
平成24年度作品 水平対向2気筒 |
平成23年度作品 V型2気筒 |
平成24年度 機械実習総合課題
YouTubeで見る
「水平対向 ２気筒 空気圧エンジン」の製作  |
 |

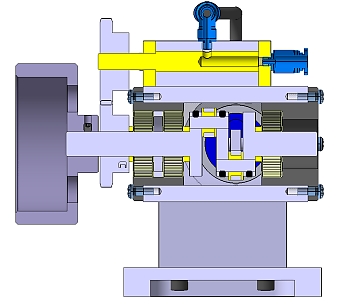

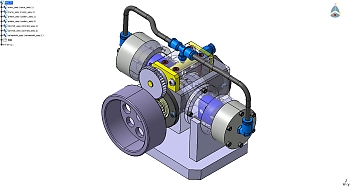

| CATIAによる設計 | |
 |
 |
| 完成 | 組立て図 と 加工図面 |
 |
 |

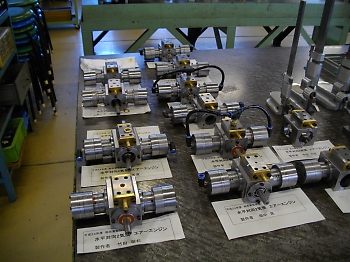

| 1人1台製作 | |
 YouTube(動画)で見る |
||
 |
 |
 |
 (1)動作シミュレーション By CATIA |

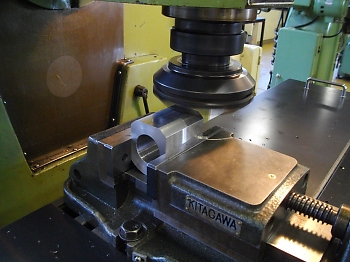

(2)芯出し作業(立てフライス盤) |
(3)組立て・調整・試運転 |
 |
 |
 |
| (4)バルブ開閉タイミングの調整 |
(5)シミュレーション・試運転 |
(6)動作シミュレーションから運転まで |
|
|
||
